电动汽车充电枪接口标准定义

时间：2022-12-06 来源：腾斯凯

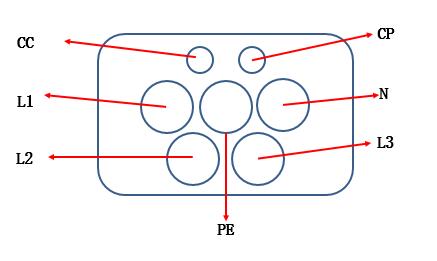

　　【交流充电枪应符合GB/T 20234.2-2015】



序号
编号 | 标识
额定电压和额定电流
功能定义
1
L1
250V 10A/16A/32A
交流电源（单相）
440V 16A/32A/63A
交流电源（三相）
2
L2
440V 16A/32A/63A
交流电源（三相）
3
L3
440V 16A/32A/63A
交流电源（三相）
4
N
250V 10A/16A/32A
中线（单相）
440V 16A/32A/63A
中线（三相）
5
PE
-
保护接地PE，连接供电设备地线和车辆电平台
6
CC
0V-30V 2A
充电连接确认
7
CP
0V-30V 2A
控制导引

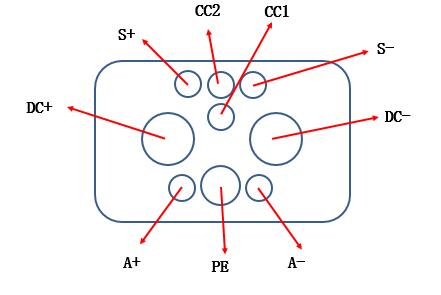

　　【直流充电枪应符合GB/T 20234.3-2015】


序号
编号 | 标识
额定电压和额定电流
功能定义
1
DC+
750V/1000V
80A/125A/200A/250A
直流电源正
2
DC-
750V/1000V
80A/125A/200A/250A
直流电源负
3
PE
-
保护接地PE
4
S+
0V-30V 2A
充电通信CAN_H
5
S-
0V-30V 2A
充电通信CAN_L
6
CC1
0V-30V 2A
充电连接确认
7
CC2
0V-30V 2A
充电连接确认
8
A+
0V-30V 20A
低压辅助电源正
9
A-
0V-30V 20A
低压辅助电源负
